Для обогрева технических помещений (гаража, мастерских и др.) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для отопления помещений и нагрева воды.печь на отработке с наддувом

Отработанное масло часто бывает некуда девать, а как топливо оно хорошо подходит, поскольку не надо приобретать и складировать дрова или расходовать электричество. Расход топлива не превышает 2 л в час. При этом его не надо особенно подготавливать в плане подогрева, очистки и подачи насосом под давлением.

Достоинства печи на отработке

При правильной эксплуатации и соблюдении норм безопасности у печи проявляются следующие достоинства.

  1. Эффективный обогрев закрытых пространств: технических помещений, теплиц, бытовых построек.
  2. Быстрый прогрев помещений.
  3. Независимость аппарата от газа и электричества.
  4. Конструкция позволяет готовить пищу.
  5. При нормальном режиме печь не дает много гари и копоти.
  6. Простота эксплуатации.
  7. Возможность транспортировки из-за небольших габаритов и веса.
  8. Отсутствие открытого пламени.
  9. Для изготовления печи можно использовать металлолом.
  10. Печь обеспечивает сжигание масла и его паров. При правильной эксплуатации устройство не будет пожароопасным.

Недостатки

Имеются, к сожалению, у него и недостатки:

  • отработку следует фильтровать, поскольку примеси забивают питающую трубку;
  • необходимость сооружения дымохода длиной более 4 м;
  • наличие открытых раскаленных поверхностей;
  • необходимость частой чистки печи и дымохода;
  • неприятный запах топлива;
  • загрязнение помещения и одежды при контакте с отработкой;
  • погасить печь можно только после полного выгорания топлива;
  • пожароопасность при неправильной эксплуатации, например, при переполнении отработкой камеры сгорания;
  • масло загорается только при нагреве до температуры вспышки;
  • гудение в процессе работы.

Принцип действия

Основой для печи на отработке послужил керогаз, который ранее использовался на дачах и в деревнях. В качестве топлива в нем применялся керосин, пары которого дожигали в отдельной камере. Чтобы не тратиться на топливо, был разработан способ сжигания отработанного масла, которое некоторые предприятия отдают дешево или даром.

Сделать печь своими руками не так трудно, но процессы сгорания масел, происходящие в ней, сложны. Чтобы пары полностью сгорали, их надо закручивать для лучшего перемешивания. Для полного сгорания масла тяжелые компоненты надо предварительно расщепить на легкие. Процесс называется пиролизом. Для испарения необходим подогрев самого масла.

Принцип работы заключается в том, что сначала отработку поджигают в нижней камере. При этом в нее поступает воздух через дроссельную заслонку, которой регулируют интенсивность горения. Пары масла вместе с воздухом поднимаются вверх по вертикальной трубе, которая вместе с верхним бачком является камерой дожигания. При этом смесь перемешивается под действием Интенсивность зависит от правильности выбора длины и диаметра камеры сгорания.принцип работы масляной печи

Для полного сгорания воздух через нижнюю заслонку поступает в недостаточном количестве. Поэтому он дополнительно подсасывается через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Затем поток газов переходит в камеру окончательного дожигания, выполненную в виде расширенной емкости сверху. Она сделана с горизонтальным разносом между выходом камеры сгорания и входом дымохода, необходимого для создания температурного скачка между зонами кислородного и окисно-азотного дожигания. Дело в том, что при температуре ниже 6000С оксиды азота активней кислорода, и они окисляют частицы топлива в первую очередь, разлагаясь при этом. С ростом температуры основным окислителем становится кислород и вредные вещества уходят через дымоход в атмосферу. Поэтому высокая температура в верхнем бачке нежелательна.

Виды печей на отработанном масле

Печи работают по принципу дожигания испарений при нагреве масла. Под это топливо подходит пиролизный агрегат, где можно производить его нагрев в вакуумной камере. В ней образуются испарения и поступают в печь дожигания. Туда же подается воздух для поддерживания горения. Пары сгорают с интенсивным выделением тепла.

Печь на отработке можно сделать самостоятельно. Материалом могут быть газовые баллоны, трубы или листовая сталь.

Как сделать печь небольшой мощности своими руками

Если владеть техникой электросварки, масляную печь можно сделать самостоятельно. Подготавливаются материалы по чертежам печи.масляная печь

Чтобы собрать устройство, потребуются некоторые инструменты. Это:

  • аппарат для сварки;
  • шлифовальный электроинструмент;
  • дрель со сверлами;
  • слесарные инструменты.

После сборки соединения проверяются на герметичность, чтобы масло не могло просочиться через сварные швы и уплотнения.масляная печь на отработке

Масляная печь на отработке включает две цилиндрические емкости, соединенные Верхний бачок содержит внутри перегородку и смещен относительно нижнего по оси. Круглые емкости можно заменить на квадратные или прямоугольные. Печка при этом не станет хуже работать. На пол конструкция устанавливается с помощью приваренных ножек.

Обычная масляная печь имеет мощность не более 3-4 кВт. Ее можно сделать больше за счет пропорционального увеличения размеров. Следующим этапом является установка двух камер дожигания, бака для отработки с подачей в первую камеру сжигания и выдвижной топки. Наиболее эффективной является масляная печь с наддувом. Получение мощности более 15 кВт путем увеличения размеров нецелесообразно. Интенсивность испарения масла имеет предел, выше которого появляется сажа и чад.

Печь на отработке с наддувом

Изготовление двух камер требует проведения качественной сварки, потому конструкция получается сложной. Проще сделать все в одной емкости. Все физико-химические процессы будут происходить в ней. В данном способе отбор тепла от продуктов сгорания не нарушает работу процесс горения. Оптимальным вариантом является печь на отработке из газового баллона с применением наддува.печь на отработке из газового баллона

Печка представляет собой закрытый сосуд с заслонкой сверху для регулирования подачи воздуха. Через центральную часть по трубе подается воздух от вентилятора. После него надо установить обратный клапан, чтобы дымовые газы не попадали в помещение после прекращения принудительной подачи воздуха. В нижней части нагнетательной трубы выполнено множество отверстий для подачи необходимого количества воздуха в камеру дожигания.

Самодельные конструкции печей

Печь на отработке из газового баллона с наддувом обладает повышенной тепловой мощностью. При неправильной подаче воздуха под давлением можно достичь обратного результата до прекращения процесса горения. Здесь удобно увеличить длину дымохода, сделав горизонтальный участок, переходящий в конце в вертикальный. При этом улучшается обогрев помещения за счет большей поверхности теплоотдачи, но следует знать, что при слишком большой протяженности горизонтальных участков и наличии поворотов дымохода без наддува печь работать не будет. Высота трубы должна быть не менее диаметр - не менее 10 см. Допустимо не более двух поворотов дымохода на 900.

Печь на отработке с наддувом и дозаправкой может работать длительный период. Увеличивать размер камеры сгорания нельзя: масло не прогреется. Если при этом получится ее растопить, неконтролируемое горение большого количества топлива создает пожароопасность. Емкость заполняется не более чем на 2/3 объема в количестве до 0,5 л. Дозаправку можно обеспечить через трубку с краном по закону сообщающихся сосудов или подавать сверху капельным способом через воронку по трубе. Малые порции масла, попадающие на раскаленную чашу, мгновенно испаряются и воспламеняются. Преимуществом способа является отсутствие большого количества кипящего масла в камере сгорания, создающего опасность выброса. Тогда даже мини-печь на отработке с наддувом может отапливать помещение достаточно долго. Сложность заключается в обеспечении непрерывности процесса капельной подачи отработки, которая обычно контролируется визуально. Для этого нужна ее тщательная очистка и дозировка. Здесь следует отдавать предпочтение промышленным моделям. Печь на отработке с наддувом и дозаправкой лучше работает, когда масло распыляется воздухом.печь на отработке с наддувом и дозаправкой

Такое устройство встраивают в буржуйку, и она эффективно работает. Здесь важно обеспечить визуальный контроль за подачей масла снаружи печи. Расход регулируют краном, чтобы поступала тонкая струйка. При этом меняется мощность. Большое количество топлива подавать не нужно. Здесь эффект обеспечивается за счет попадания капель масла на раскаленную поверхность чашки. Когда топлива поступает немного, печь можно легко погасить, перекрыв его подачу.

Самодельные конструкции удобно подпитывать от внешней емкости через поплавковый регулятор уровня топлива. Поступление топлива в камеру сгорания создается через Мощность печи изменяется за счет воздушной заслонки.

Наддув можно использовать с целью усиления тяги, поскольку эффективное удаление продуктов сгорания - не менее важный процесс, чем нагнетание кислорода в топку. Вытяжка улучшается двумя способами - инжекционным и эжекторным.конструкция печки с наддувом

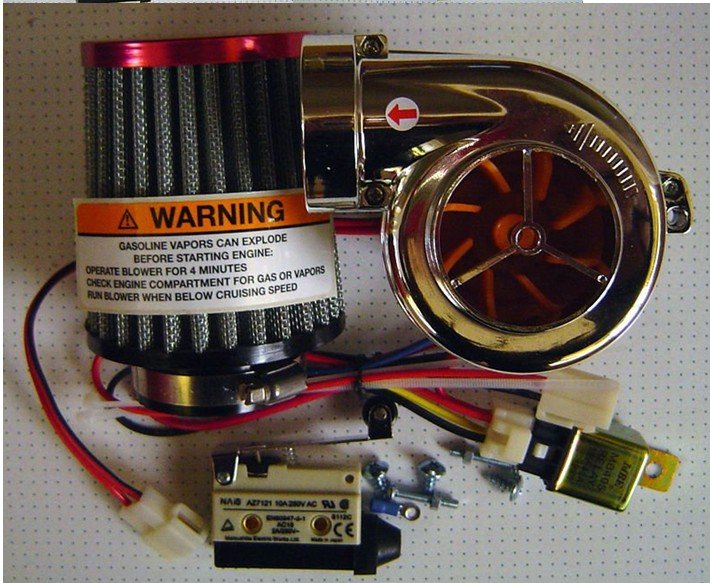

Эжекторная конструкция печки с наддувом предпочтительней, так как здесь достаточно вентилятора производительностью от 1500 л/ч (кухонный, компьютерный или промышленный ВН-2).

Средства повышения эффективности печей

Простая мини-печь на отработке с наддувом не всегда устраивает пользователей из-за низкой производительности и малой функциональности. Для улучшения ее работы применяются дополнительные устройства.

  1. Печь на отработке с водяным контуром. Работа печи с отбором тепла на водяное отопление организуется путем обвязывания корпуса змеевиком или создания водяной рубашки на дымоходе. В первом варианте змеевик делают из медной трубы, встроенный в систему отопления дома. Через нее производят циркуляцию теплоносителя. Водяная рубашка из металла делается в верхней части корпуса печи. Через нее также производится циркуляция жидкого теплоносителя. Простейшими устройствами являются труба, проходящая внутри камеры дожигания, и кожух на дымоходе. Чтобы печь на отработке с наддувом была эффективной, количество воды в резервуаре, контактирующим с ней, должно быть не менее 30 л. Экономайзер позволяет обогревать помещения с большими площадями. Печь на отработке с водяным контуром должна иметь расширительный бак с аварийным сливом, если жидкость закипит. Мембранную емкость устанавливать не рекомендуется.
  2. Воздушный теплообменник. Многие путают его с наддувом, но принцип работы у них разный. Самым простым теплообменником является обдув печки вентилятором. Способ не требует никаких конструктивных изменений, а обогрев помещения улучшается. Можно также прогонять воздух по трубе, вмонтированной в камеру дожигания или через короб, установленный сверху печки. Основным отличием воздушного теплообменника от наддува является то, что воздух не контактирует с топливом и продуктами сгорания, а подогревается через стенку. Слишком охлаждать камеру дожигания не рекомендуется, поскольку в ней сгорают экологически вредные окислы азота. Лучше отбирать тепло от дымохода, на входе в который температура продуктов сгорания составляет около 4000С.

Эксплуатация печи

Сначала печь разжигают. Здесь используют ветошь, бумагу и горючие жидкости. Растворитель или бензин наливают на поверхность масла и быстро поджигают длинным факелом. Долго выжидать нельзя, иначе образуется смесь паров горючей жидкости с воздухом и воспламенение происходит с хлопком. Поджиг с помощью легковоспламеняющихся жидкостей требует особой аккуратности.

Перелив топлива не допускается, иначе может произойти выброс. После разогрева масло начинает кипеть. Процесс регулируется воздушной заслонкой.

Емкости периодически очищаются металлической щеткой. Места скопления нагара простукиваются молотком.

Работа такого агрегата, как печь на отработке с водяным контуром, постоянно контролируется, так как нужно следить за тем, чтобы количество теплоносителя не было ниже нормы. С антифризом следует обращаться осторожно, не допуская его попадания на тело.

Заключение

Сжигать отработанное масло предпочтительней, чем перерабатывать. Тем более что разработана специальная печь на отработке с наддувом, для которой не требуется а можно сжигать масло напрямую. Целесообразность ее применения также заключается в высоком КПД, достигающем 80 %. Самодельная печь на отработке с наддувом может быть сделана из подручных средств, что позволит сэкономить значительные средства.
